Sunward SWE17 osa liikkeistä ei toimi kunnolla yksinään

[markush80]

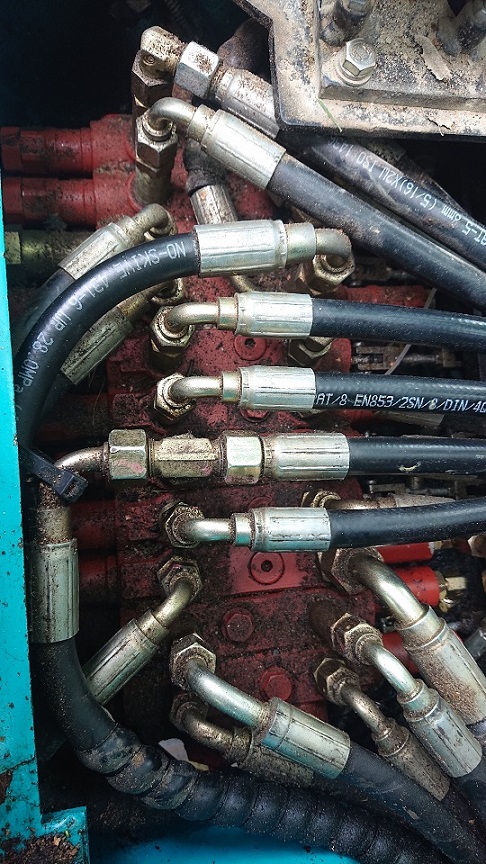

Joo itsekin veikkaan että vika on venttiilipöydässä, koneella on ajettu vasta noin 500h.
Pitänee joskus koittaa purkaa ja tutkia, aika ahdasta on.


[Hullu-Jussi]

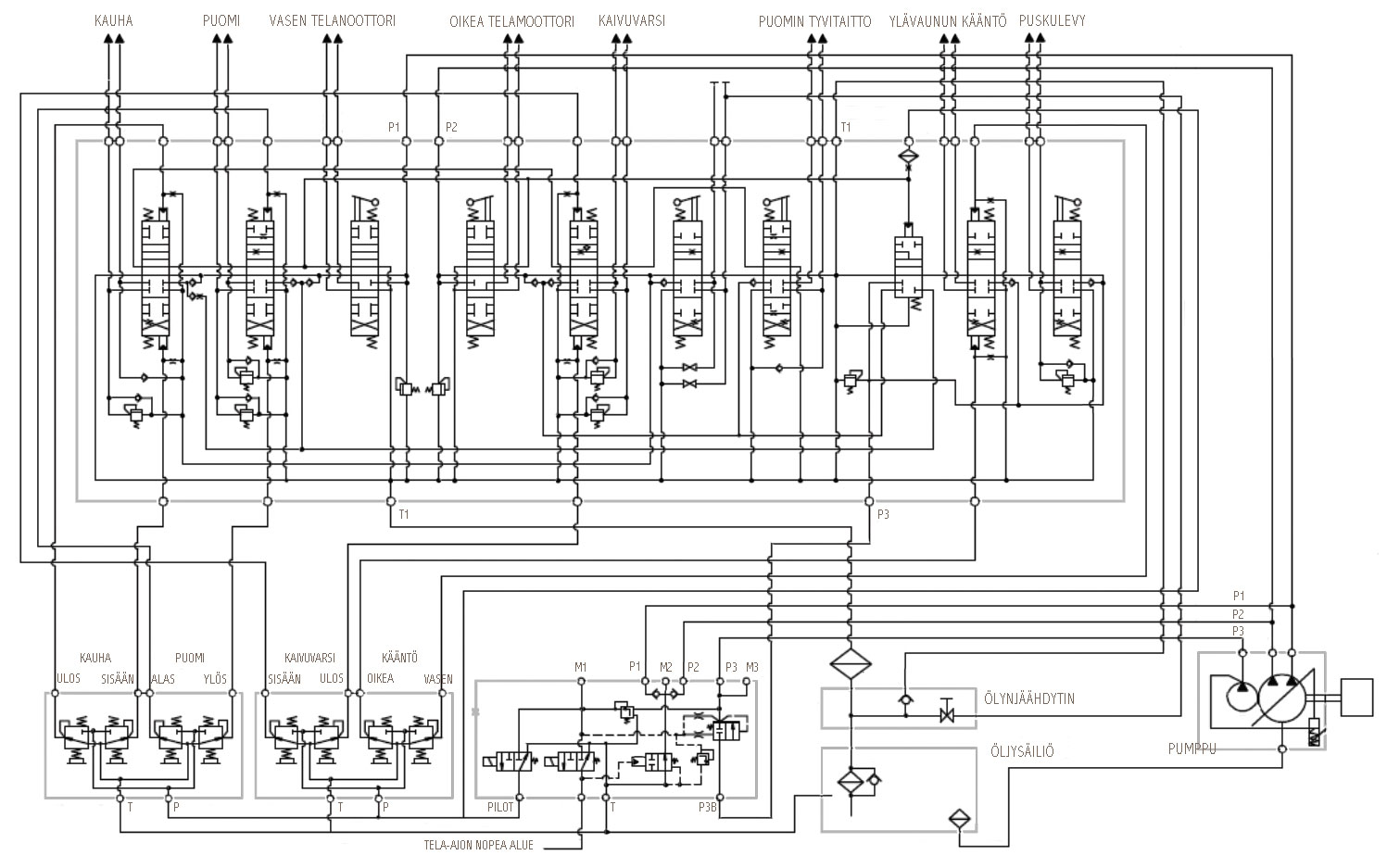

Tässä vielä hydrauliikkakaavio, josta näkee, kuinka venttiilit on järjestetty. Tilan säästämiseksi jätin sylinterit ja muut laitteet pois kaaviosta. Käytin pohjana tehtaan kaaviota. Siinä kaaviossa oli pari kohtaa, jotka eivät minulle avautuneet. Erityisesti joystick-venttiilien oikealla puolella oleva venttiilipalikka, jossa on kahvojen pilot-öljyn sekä nopean tela-ajon solenoidiventtiilit jäi osin mysteeriksi. Palikan kautta luullakseni säädellään P3-pumpun painetta ja jaetaan virtaus kahteen osuuteen. Epäselvää on, millaisia rooleja palikalla on P1- ja P2-virtauksien ja paineiden säätämisessä.

[Diesel Power]

Venttiili pöydässä siinä puomin tyvitaiton ja ylävaunun käännön välissä on sellanen pieni venttiili. Jos se jää auki käy niin että pumpun p2 puolella ruokittavat toiminnat ei pitäis liikkua mihkään. Sehän venttiili liikkuu taas tuon p3 elikä pilotti paineen vaikutuksesta.

[markush80]

Kiitoksia kaikille tähän astisista neuvoista!
Kyllä se vika varmaan joskus löytyy.
Kokeilin konetta viikonloppuna ja koitin painaa mieleen mitä milloinkin tapahtuu. Yleisesti monista liikkeistä puuttuu voima osittain tai kokonaan,
jos käyttää vain yhtä liikettä kerrallaan.
Ainoastaan ylävaunun kääntö, tyvitaitto ja puskulevy toimivat normaalin oloisesti.
Jos puomia koittaa nostaa yksinään saattaa se aivan todella hitaasti nousta tai ei nouse ollenkaan, mutta jos samalla kääntää varovasti ylävaunua tai nostaa puskulevyä nousee puomi reippaasti.
Samoin jos kaivuuvarren nostaa täysin ylös lähtee puomi tämän jälkeen nousemaan kun kaivuuvarsi on tapissa.
Myös kauhassa, kaivuuvarressa ja ajossa on voimattomuutta, mutta paranee heti kun samanaikaisesti kääntää vähän ylävaunua tai nostaa puskulevyä.
Mystinen vika...

[Hullu-Jussi]

Noiden tietojen avulla vian paikallistaminen pitäisi hyvässä lykyssä olla mahdollista ihan puhtaasti päättelemällä ja kaaviota apuna käyttäen. Ainakin siinä tapauksessa, että ymmärtäisi järjestelmän toiminnan kutakuinkin läpeensä. Itse en ole siitä vielä saanut niin hyvin tolkkua. Lisäksi on pieni pelko, että koneessa ei ole kaikki tehty samalla tavoin ja samoilla komponenteilla kuin saamissani tehtaan kuvissa. Vian ei tarvitse olle iso. Se voi olla jokin venttiili, joka ei liiku kunnolla.

[markush80]

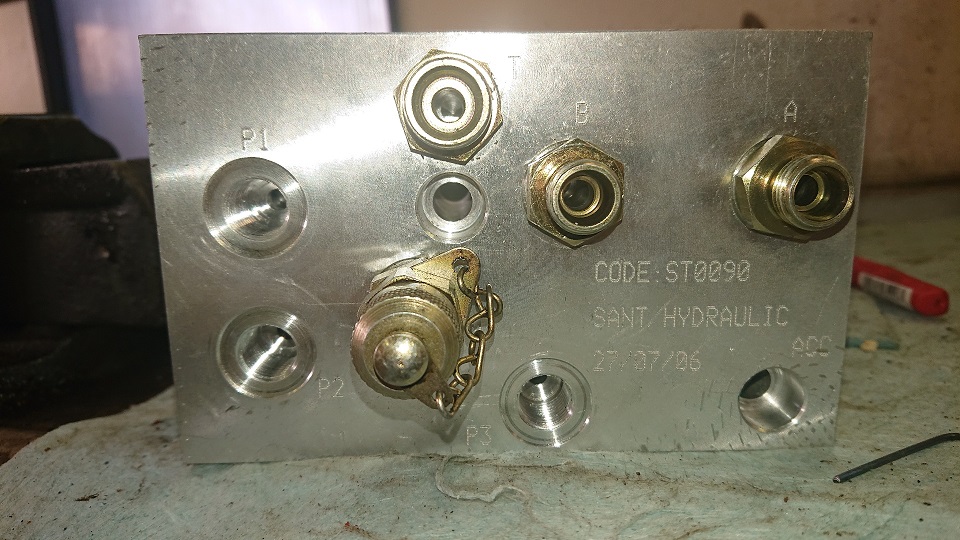

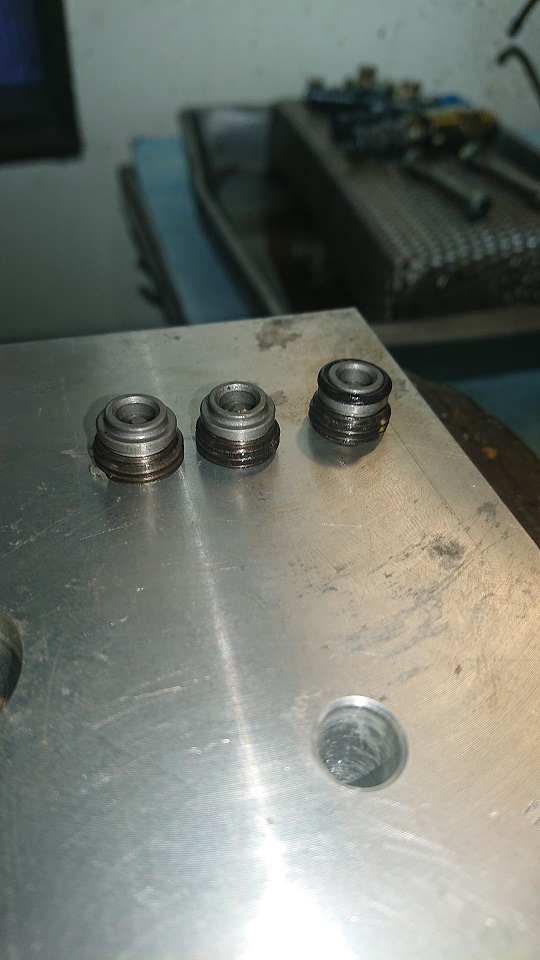

Sunwardin vika selvisi lopulta. Vika ei ollut itse venttiilipöydässä tai pumpussa vaan moottoritilassa olevassa hydraulipalikassa johon tulee P1, P2 ja P3 paineet ja jossa sisaitsee 2 magneettiventtiiliä ja varo. Ilmeisesti palikka liittyy mm. pumpun ohjaukseen, turvakahvan toimintaan ja nopea/hidas ajoon. Palikan sisällä oli 4 pientä yksisuuntaventtiiliä joista yksi oli kokonaan purkautunut ja kolmesta puuttui O-rengas.

[Hullu-Jussi]

Kiitos tiedosta, tästä oppii taas uutta. Koska näitä yksisuuntaisventtiileitä (eli takaisku tai vastaventtileitä) oli palikan sisällä neljä kappaletta, ei aikaisemmin laittamani hydrauliikkakaavio vastaa sinun konetta. Kaaviossa nimittäin näkyy palikan sisällä vain kaksi kappaletta näitä vastaventtiileitä. Sinänsä oireet ja löytynyt vika ovat aika hyvin synkassa. Luultavasti rikkinäinen vastaventtili päästi virtauksen venttiililohkossa toisen pumpun ruokittavana olevan osuuden kautta karkuun, jolloin jonkin liikkeen tekeminen sillä puolella sulki suoran paluun tankkiin.
