Vanhoja työmaakuvia

[SML]

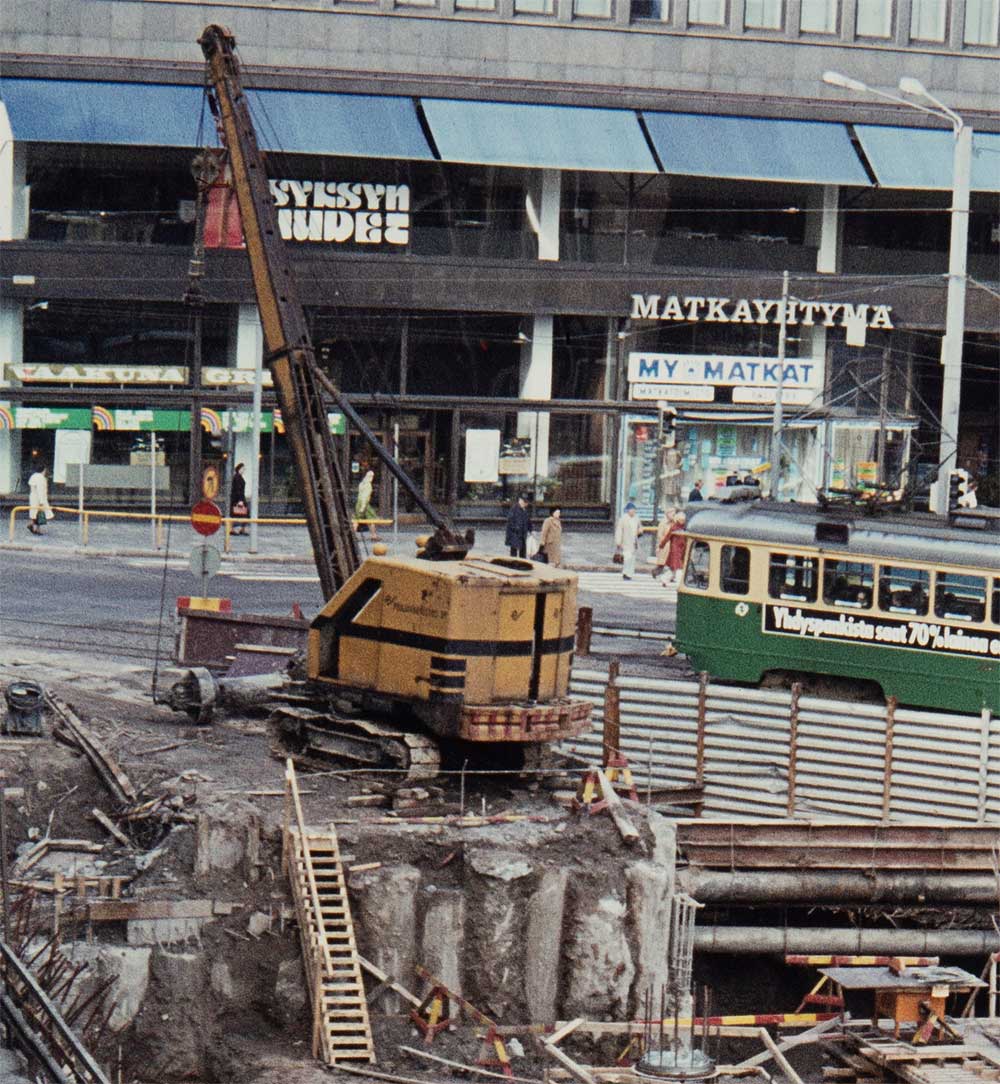

Vielä löytyi ainakin yksi metrotyömaakuva lisää. Tämä vuodelta 1978.

[Hullu-Jussi]

Kuvassa on Pohjavahvistus Oy:n Lokomo 22, joka oli yksi niistä monista ristikkopuomikoneista, joita Pohjavahvistus käytti kaivinpaalujen tekemiseen. Kuvassa ei näy hiertopukkia, jolla kaivinpaalun työputkea hierrettiin maan sisään ja sitten lopuksi nostettiin ylös. Paalua ei pystynyt tekemään tämän tyyppisellä koneella ilman kaivinkoneen eteen tulevaa hiertopukkia. Lokomon edessä näkyy noin metrin läpimittainen "kaivuri", jolla maa kaivettiin työputken sisältä pois. Pohjavahvistuksella oli näiden ristikkopuomikoneiden lisäksi muutama pelkästään kaivinpaalujen tekoon tarkoitettu yrityksen itse rakentama kone. Kuvassa näkyy Lokomon luona vierekkäisistä kaivinpaaluista tehdyn seinän yläosaa.

[SML]

Tässä päivän työmaakuva.

[SML]

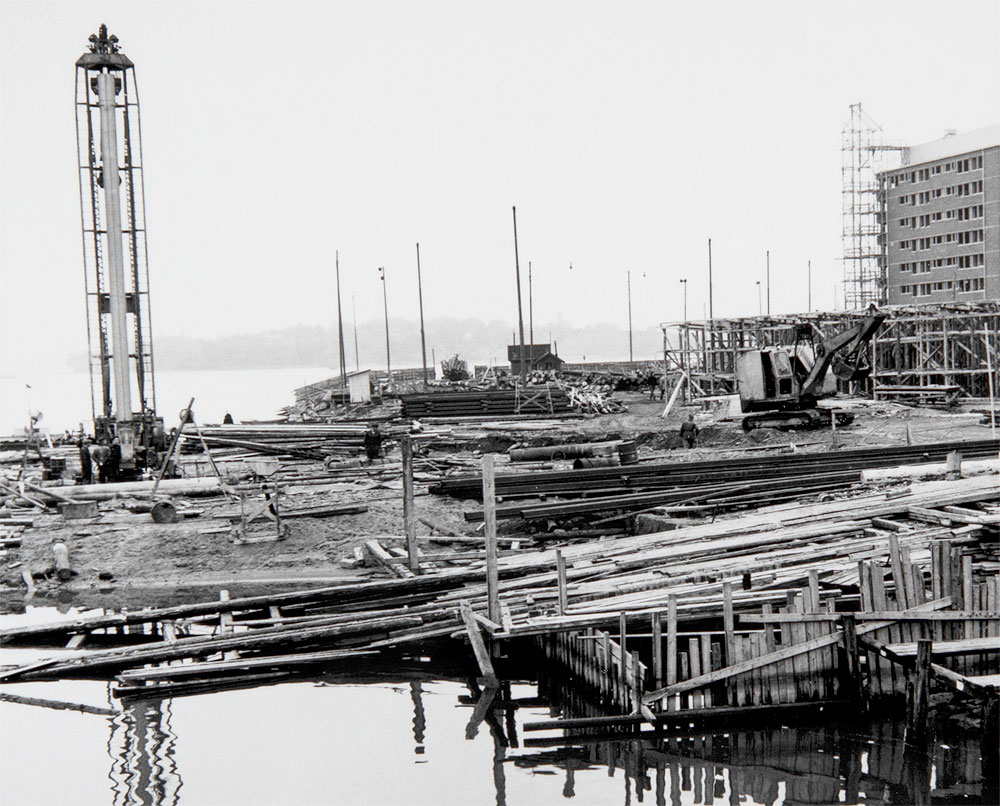

Vanha työmaakuva taasen Helsingistä. Tämä on Hakaniemen sillan rakentamisesta ja kuvassa on tulevan sillan eteläinen pää.

[SML]

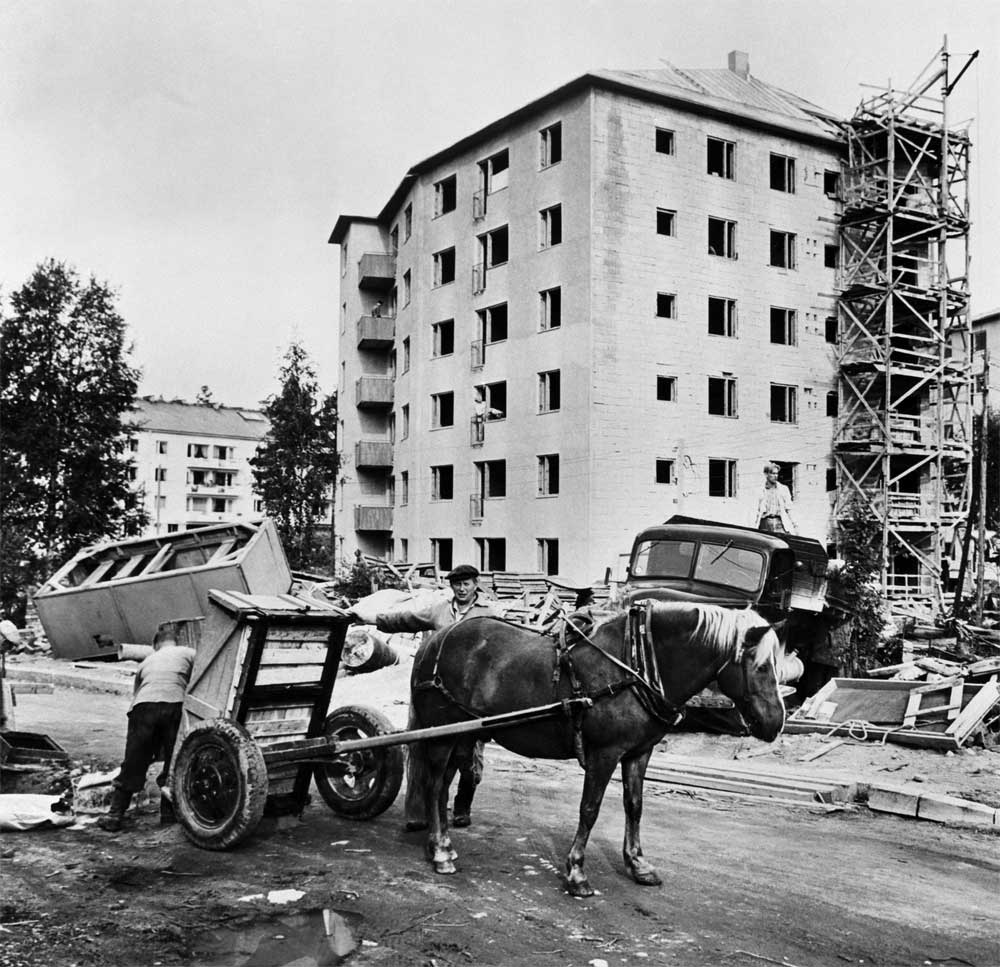

Työmaakuva Haagasta, jossa yhden hevosvoiman kaura-ooppelin kuormaa kipataan. Takana näkyy modernimpi kuljetuslaite. Sen merkkiä ja mallia en ala edes arvailemaan. Tämä kuva vuodelta 1950.

[temmes]

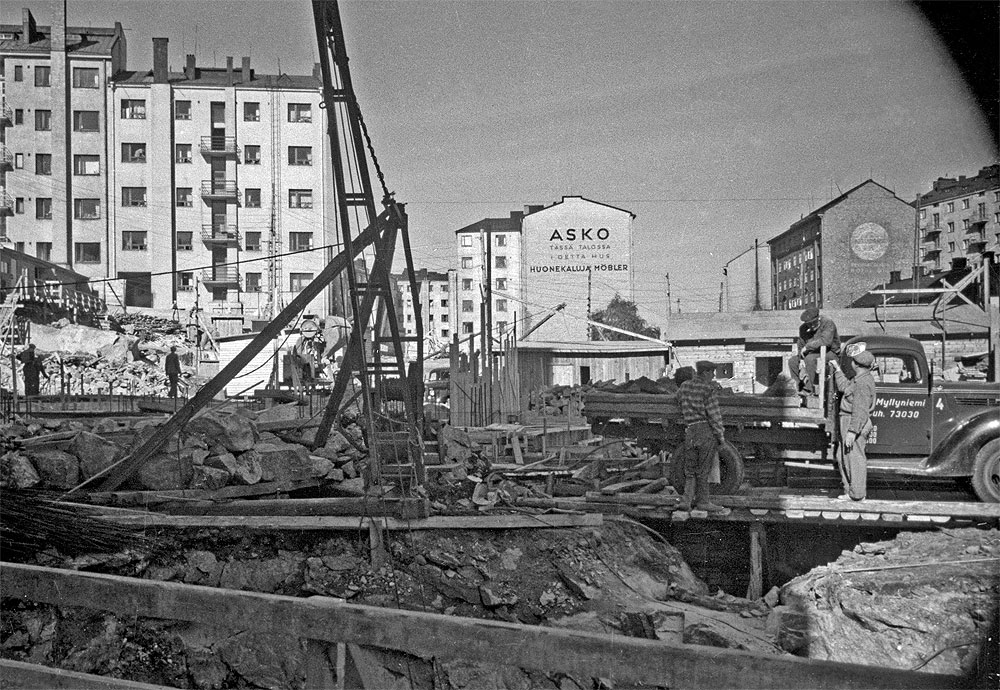

Hämeentie 42-44 kuva on selvästi suunnattu motivoimaan minua mekaanisen nosturiprojektin aloittamiseksi. Mutta mikäs ihme on Hakaniemen siltatyömaa-kuvan vasemmassa reunassa oleva puomi/tikas?

[Hullu-Jussi]

Hyvä, että aavistit, meidän täällä foorumilla jo odottelevan, milloinka Tammelan kraana on pystytetty pihallesi.

Hakaniemen uuden sillan työmaan kuvassa oleva kone on kaivinpaalukone, jolla sillan perustuksille tehdään kallioon ankkuroidut kaivinpaalut. En pysty koneen ulkonäön perusteella muistamaan, minkä yrityksen kone tuo on, mutta se on joko Perusyhtymän Benoto tai Kreuton Franki. Näyttää siltä, että kuvassa on meneillään tilanne, jossa työputki on vedetty juuri ylös.

Etsin you tubesta kuvaa vastaavasta koneesta, mutta en löytänyt. Sen sijaan löytyi havainnollinen esitys kaivinpaalun tekemisestä. Siinä kaivinpaalu tehdään normi ristikkopuomikoneella, jonka eteen on kiinnitetty hydraulinen hiertopukki.
https://www.youtube.com/watch?v=lvFptrZGex0

[temmes]

Hyvä, että aavistit, meidän täällä foorumilla jo odottelevan, milloinka Tammelan kraana on pystytetty pihallesi.

Mun työtahti ei ole ihan yhtä rivakka kuin tuossa animaatiossa, mutta eiköhän kesän aikana jotain tapahdu. Oli muutoinkin erittäin selkeä animaatio aiheeesta.

[SML]

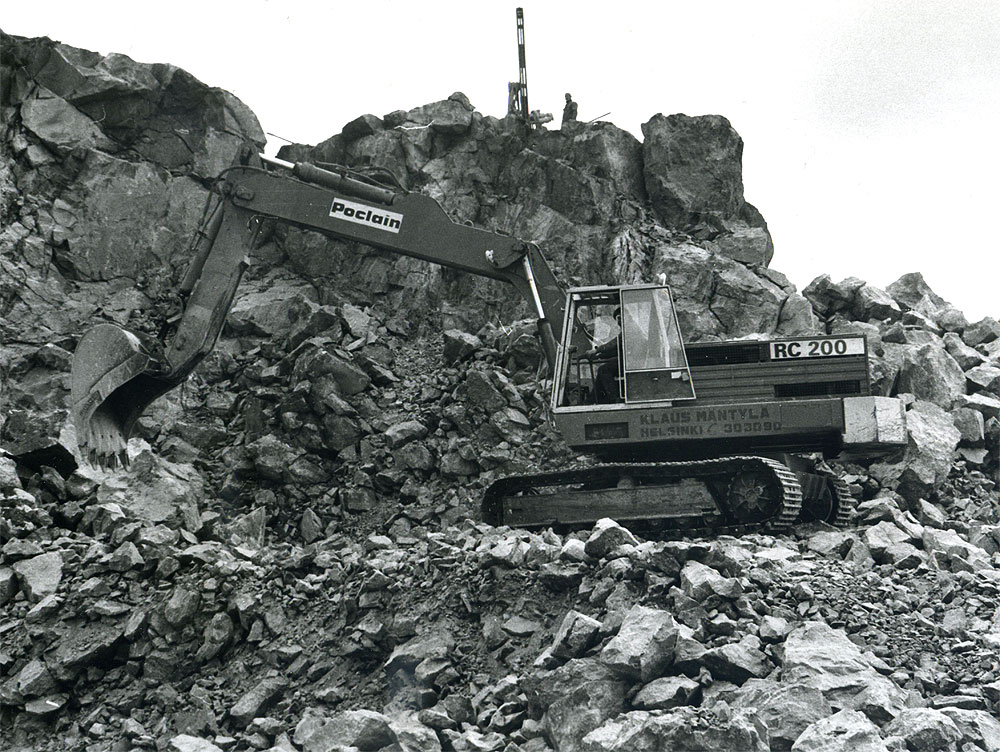

Nyt on vuorossa vaihteeksi pari vanhaa työmaakuvaa Maanrakennuskoneseuran omasta arkistosta. Kuvissa Klaus Mäntylän (Helsinki) Poclain RC 200 -kaivinkone. Toisen valokuvan takana lukee "moottoritietyömaa".

[jpl]

Mikä valmistaja käytti nykyistä kahva järjestystä ensimmäisenä ja kuka käytti esiohjausta ensimmäisenä?
